1.行業背景
印制線路板(PCB)生產的加工工藝比較復雜,包括干法加工工藝和濕法加工工藝,磨板、蝕刻、電鍍、孔金屬化、顯影、脫膜等的工序,而印制電路圖形的制作主要是由濕法加工工藝完成。線路板廢水按來源分為有機廢水與無機廢水兩個大類。有機廢水主要來源于生產過程中的網印、顯影、剝膜等工序,無機廢水主要為油墨廢水。
2.廢水特性
來源于網印、顯影、剝膜等工序中的油墨廢水CODCr濃度很高,通常為5000-10000mg/L,有的可高達20000mg/L,SS約為800-1200mg/L,pH值一般呈堿性,廢水顏色為深藍色,約占PCB廢水總水量的5%左右。來源于蝕刻、電鍍工藝中的漂洗水,包括含銅廢水、綜合廢水。不同生產企業的生產線、產品及生產原料不同,但一般企業排放的廢水水質大致相同。線路板廢水的主要污染物為:銅、COD、氨氮、氰、鎳等。
3.排放標準
電鍍污染物排放標準(GB21900-2008)
4.常見工藝
(1)油墨廢水處理
方法包括氧化法、生物處理法、硫化鈉法、過濾吸附法、酸化-凝聚法等。酸化-凝聚法是目前作為油墨廢水預處理最常用的處理工藝,先將廢水pH調低至2-3范圍內,油墨廢水中感光膜在酸性條件下析出濃膠狀凝聚物,其比重比水輕,除渣后的出水進入綜合廢水處理。
(2)含銅廢水處理
含銅廢水分為普通含銅廢水和絡合銅廢水。絡合銅廢水中主要的絡合劑有氨、EDTA等,絡合銅廢水先進行破絡后再與普通含銅廢水一起處理。普通含銅廢水即中低濃度廢水,這是線路板生產車間排出最多的一種廢水,占含銅廢水排水量的90%以上。含銅廢水的處理主要采用化學沉淀法,先調pH至9-10,再結合重金屬捕捉劑即可處理到達標狀態,可以與綜合廢水一起處理。
(3)綜合廢水
包含普通含銅廢水、酸堿廢水、處理后的油墨廢水等。污染物有銅、氨氮、COD等。與多數其他行業廢水類似,普遍采用化學法處理。

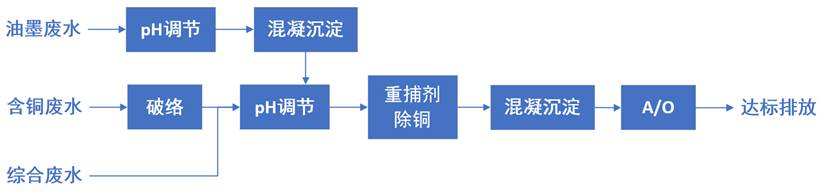

以下為常見工藝:
5.技術優勢
方舟環保的核心技術在于特制硫鐵耦合填料(第三代)自養脫氮效率高,無需有機碳源,不堵塞,脫氮負荷高,專利反應器(第四、五代)反應效率高,停留時間短,易反沖洗。
