隨著環保形勢日益嚴峻，水污染治理要求越趨嚴格。2015年，國家出臺“水十條”，隨后各省市相繼出臺地方“水污染防治行動計劃”。部分省市先后制定并實施了污水處理廠污染物排放地方標準，均較現行的《城鎮污水處理廠污染物排放標準》（GB 18918-2002）更為嚴格。如北京、天津、安徽、四川等重點城市與流域執行準IV類標準；部分環境容量小的流域，要求執行準III類標準；也有尾水排入封閉水體的地區，如昆明試行的“雙5”排放標準。在此背景下，污水處理行業已迅速響應，污水處理廠提標改造紛紛被提上日程。
但不同于新建項目，提標改造項目需考慮的影響因素更多。除分析規模、水質趨勢外，還需考慮現狀可達性、工藝選擇、與現有工藝銜接、現狀構（建）筑物改造及利用、用地、不停產/少減產改造措施、外電擴容等諸多限制因素。此外，提標改造對項目整體的投資造價、運行成本有較大影響，進而影響污水處理服務費的定價及收取。因此，其實施難度往往較新建項目更大。
因工業污水處理、鄉鎮污水處理技術與特點差異性較大，本文僅對市政生活污水處理廠提標改造中比較常見的技術進行分析，著重闡述生活污水處理廠提標改造技術應用、運行現狀及需求思考。
常規提標改造技術思路
目前，在各處理單元進行提標改造的常規思路如下：
預處理單元
隨著廠外雨污分流的實施，污水廠進水水質濃度提高，對于油污、砂渣等的去除要求進一步提升。可對旋流沉砂改曝氣沉砂，以提高預處理效果；對于飲食習慣含油量比較大的地區及后端有膜處理系統的地區，建議前處理增加氣浮設施，降低后端膜系統的污染概率，提高膜系統的清洗周期和使用壽命。增加初沉池、固液秒分離設備（SSgo）等一體化預處理設備，降低原有系統負荷，提高預處理效率。
生化處理單元
在高標準下，碳氮指標較GB 18918一級A標準大幅度提高。生化系統改造常用技術手段有MBR，該技術可成倍提高系統污泥濃度及微生物含量，在廠站內不新增用地的情況下，實現水質與水量提升；可采用MBBR與現有活性污泥法結合工藝，提高容積負荷，對生化系統重新分區，以實現碳氮指標的提升；也可對生化系統進行分區，增設多點進水、多段A/O、提升回流比，以提高碳源利用，提升TN去除效率。
深度處理單元
針對準IV類標準下TP、SS提升，其措施主要為強化沉淀過濾工藝，如高效沉淀（加砂、加磁）、砂濾等；針對更高出水要求（如準III類），建議采取氣浮、吸附、過（超）濾等工藝，通過混凝反應，固液分離實現TP與SS的提升，與此同時，隨著吸附性污染物的去除，COD和NH3-N的去除率可同時提升20%~30%；針對難降解有機物，采取高級氧化、活性炭吸附等技術。
針對TN指標提升要求，應充分分析進水情況，盡可能利用碳源，在生化池采用生物脫氮技術進行除氮；確因碳氮比嚴重失調難以達標，可增加反硝化濾池，但需關注反硝化濾池投加碳源后出現穿碳，進而導致COD上升的風險；同時，還需關注濾池生物膜脫落導致出水SS超標風險。因此，建議在反硝化濾池后增加保障工藝措施。
不同技術特點簡介與運行現狀
MBR系統
目前還處于準IV類及以上高標準提標初期，大多技術處于嘗試期，也少有實際工程案例，MBR系統依靠其高污泥負荷與過濾攔截能力，在提標改造中充當前鋒。其在提標改造項目中應用的特點如下：
（1）水質可達：系統污泥負荷高，抗水質沖擊能力較高，適當投加碳源，可有效保障水質達標。
（2）系統穩定性不足：技改項目中往往是將原生化系統進行改造，分隔設立膜區，或?qū)⒍脸馗臑槟こ?；增設或修改回流設施、設備。而技改項目非新建項目，建設條件往往受各種限制，導致膜系統與生化系統流態差等，引起生化系統浮泥、膜易污堵等情況。
（3）運行成本高：膜系統本來屬于高能耗工藝，技改項目中前處理未能達到理想效果，膜易污堵，增加了清洗成本。
（4）抗沖擊負荷小，系統擴展性?。菏苣ね颗c產水泵規格制約，膜系統難以提高產水量。在冬季低溫期，大部分膜系統的處理通量將大幅下降，導致處理能力受限。同時，在進水濃度較低、來水量充足時，難以提高效益。
多級多段A/O生化系統
該工藝是在傳統A2/O、氧化溝、SBR工藝基礎上進行分區分段改造，能夠提高系統脫氮效率。
（1）采用多級多段A/O，在不外加碳源條件下，脫氮效率可較傳統工藝提高5%~10%；可靈活投加碳源，節約藥劑量。
（2）多級多段A/O存在的運行難點在于水量分配較難控制，調整到某種穩定工況后就不便再調整，抗水量沖擊負荷能力較低。
MBBR系統
采用MBBR系統提標技改，是在既有生化系統中挖潛，通過使用填料作為微生物生長附著的載體，實現生物膜與活性污泥法結合，增加系統微生物量，提高容積負荷，以提高碳氮處理效率。
（1）運行中抗沖擊負荷較強。
（2）在不同水質、水溫、碳源條件下，掛膜性能差異較大；也存在填料流化狀態差，引起系統堵塞、填料流失等困擾。
加砂/加磁高效沉淀池、氣浮等除磷系統
（1）加砂與加磁高效沉淀池作為傳統高效沉淀池的衍生，具有高負荷、高除磷效率的優勢。處理生活污水，通?？蓪⒊鏊甌P控制在0.3mg/L以內。而氣浮泥水分離效果更佳，可將TP控制在0.2mg/L。如昆明采取氣浮試點，TP達到0.05mg/L。
（2）加砂與加磁可節省占地，適用于提標改造項目。
（3）加砂與加磁對水泵閥門等設備、管道磨損較為嚴重，管道更易堵塞。若土建與設備安裝質量不到位，可能引起水流不均、跑砂、跑磁等問題。
反硝化（深床）濾池
（1）用于深度脫氮，可解決二級處理出水硝酸鹽引起的TN過高難題，保障出水TN達標，在投加碳源條件下可以做到5mg/L以下。
（2）運營難點在于初期運營掛膜難；進水SS、浮渣較多時引起濾池頻繁沖洗，降低掛膜性能；水量波動影響對碳源的精準控制，容易引起穿碳或過量投加問題。
工程案例分析
以成都市某執行《四川省岷江、沱江流域水污染物排放標準》DB 51/2311-2016（準Ⅳ標準）污水處理廠為例，進行全面分析。
（一）項目概況
該廠總設計規模4.0萬m3/d，分兩期建設實施。原污水廠采用A2/O+高效沉淀池工藝，執行排放標準為《城鎮生活污水處理廠污染物排放標準》一級A標準。
2016年12月，四川省出臺《四川省岷江、沱江流域水污染物排放標準》（DB 51/2311-2016）,按此標準，該廠進行升級改造，采用MBR工藝，對生化池進行分隔設置膜區，該項目于2019年3月全面調試完成。
工藝流程

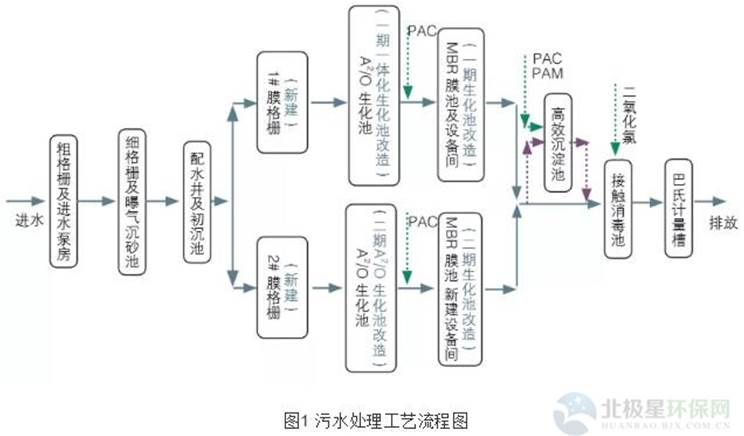

污水處理主要生化工藝：A2/O+MBR（圖1）

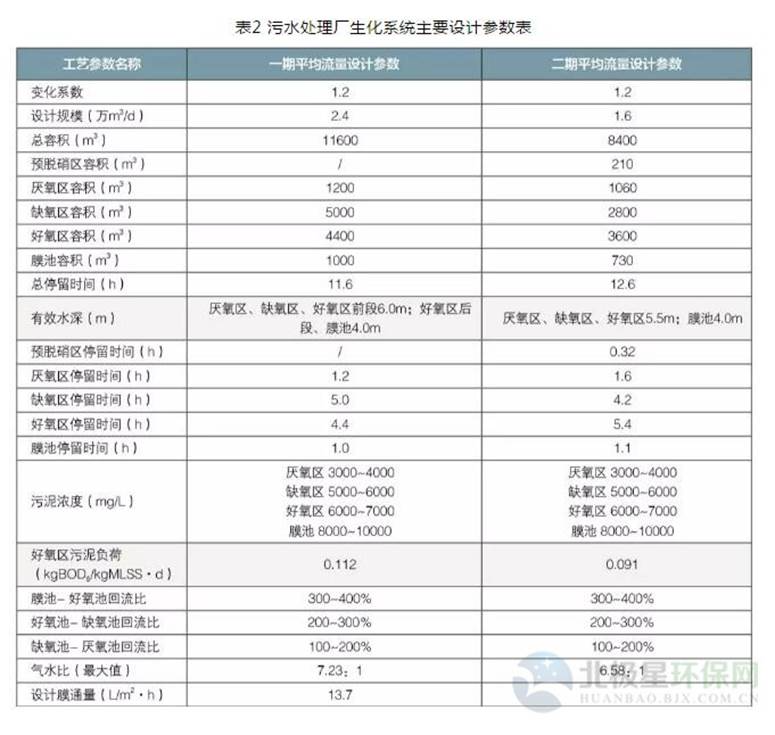

提標改造生化系統主要設計參數
運行現狀
提標改造生化系統主要設計參數該污水處理廠于2019年3月整體完成提標改造工程，并調試穩定達到《四川省岷江、沱江流域水污染物排放標準》（DB 51/2311-2016）中城鎮生活污水處理廠排放標準。
水質水量分析

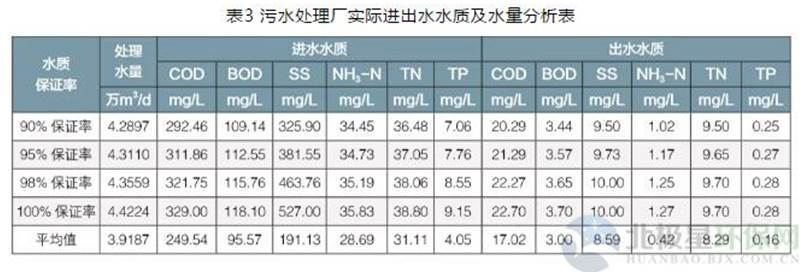

以2019年3月7日-2019年4月7日實測進出水水質及處理水量為基礎，進行水質水量分析如表3：
從上表可看出，進水B/C、B/N比分別為：0.38、3.07，污水可生化性、碳氮比尚可，平均處理水量已基本達到設計處理水量，進水中SS、TP超出設計水質，出水水質可穩定達到高排放標準。

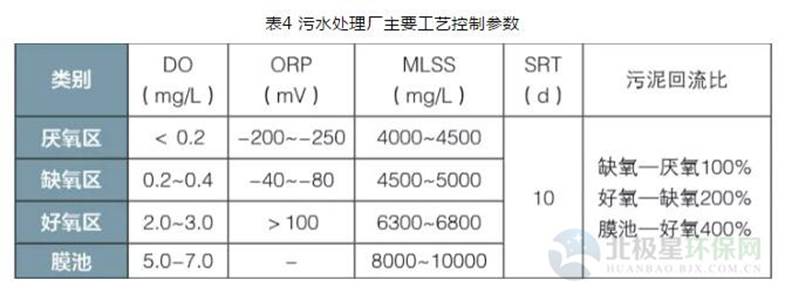

主要工藝控制參數
從上表可看出，除DO及ORP外，其他工藝控制參數較一級A標均有較大幅度變化，具體體現在MLSS、污泥回流比控制在較高范圍，SRT縮短。
水質達標問題及運行措施
該污水處理廠按高標準運行時間尚短，水質達標難點及運行措施如下。
TP達標措施：MBR系統污泥齡長，偶有進水TP較高，僅依靠生化除磷無法保證出水TP達標，需額外投加大量除磷藥劑，增加運行成本；
TN達標措施：MBR高溶解氧、大回流系統，對于利用進水碳源，脫氮不充分。需額外投加碳源才可保證出水TN穩定達標；
預處理對系統的影響：進水SS與油污含量偏高，加大預處理及生化處理難度，生化區與膜區產生較多浮泥。
一期利用原有二沉池改為膜池，二期將原生化池分隔改為膜池，增加隔墻與回流，破壞了原有生化系統流態，加之膜池進出水、回流等點位未精細設計，膜區水力流態較差，系統浮泥較多。后期擬對預處理進行強化，校核生化池流態、調整厭缺氧區攪拌器安裝位置與角度，增加機械排浮渣等方式進行運營優化。
MBR系統控制：機械控制產水、反洗、加藥，工藝運行控制精度與運行管理要求高。
思考及建議
我國幅員遼闊，各地區的環境、氣候和生活習慣等差異很大，污水的水質、水量以及受納水體的環境容量都不相同，應因地制宜地確定污水廠排放標準。對于湖泊、海灣等脆弱水體，應當制定更加嚴格的氮、磷等排放的地方標準。針對無富營養化的水體應當制定適當寬松的氮、磷排放標準。
同時，國內高排放標準的各污水處理廠運行穩定時間相對較短，無更多實際運行經驗可供參考。從提標改造項目管理與技術角度，可從以下幾方面進行考慮。
因地制宜是前提
工藝路線選擇與建設方案應充分考慮不停產/少減產、廠區用地等因素，選擇最適合的提標改造工藝路線。參考江蘇省太湖地區城鎮污水處理廠DB 32/1072提標技術指引，按照“先源頭控制，后強化處理；先運行優化，后工程改造；先生物強化，后物化輔助”的原則，可經濟高效提高排放標準。
便于運行是基礎
任何工藝的運行維護管理均離不開人，高自動化程度、減少人工強度是工藝路線選擇的基礎條件。嵌入技術試點，提升運營水平，降本增效。如按照智慧水務需求，配置基礎儀表與信息采集，升級軟件系統，逐步實現智慧化轉型；有條件廠站可進行新技術試點，為行業提供一些性價比高的技術思路。
在提標改造方案中應充分對既有處理系統進行查缺補漏，利用少許工程措施，優化提升運營管理水平。結合實際運行需求“彈性設計”，如多模式可切換的多段A/O工藝，水泵、風機大小搭配變頻控制，以應對不同水質水量沖擊；根據檢修要求，放空、超越等靈活設計；本著生態友好、對周邊環境融合，在技改后廠區恢復，提升綠化與可視化。
二級處理是關鍵
提標改造核心要放在生化處理段，對現有生化系統進行挖潛，高效利用碳源，將主要污染物指標COD、BOD5、NH3-N、TN控制在高標準范圍內。對高標準技術改造，優先對既有設施進行挖潛，優化生化系統運行，采取多級多段A/O，以在生化處理單元實現碳氮降解。
三級處理是保障
深度處理工藝采取氣浮、高效沉淀池對出水TP、SS進行保障，反硝化濾池對出水TN進行保障。深度除磷采用氣浮技術，氣浮相對穩定，也可嚴控TP排放。輔助投加活性炭，以保障COD達標排放。反硝化濾池前置于除磷單元，既保障濾池穿碳不影響出水水質，而且磷酸鹽也利于反硝化濾池掛膜。
投資、成本是核心
工藝的投資造價、運行成本將影響項目最終的污水處理服務費定價、政府財政承受能力。投資節省、運行成本低是工藝路線選擇需考慮的核心。
最后，著重再?gòu)某杀究刂粕暇臀鬯幚韽S提標改造后的運行管理提出幾點建議。
（1）組織績效管理：以獎代罰，充分挖掘運營潛能，將生產運行成本的控制節約與運營人員的績效掛鉤，充分調動運營人員工作積極性。
（2）減員增效：通過提高人員辦事效率，精簡機構及人員，對人工薪酬進行二次分配，提高部分運營人員薪酬。
（3）節能降耗：提升泵、風機的能耗占整個污水處理廠能耗的70%以上，通過合理的工藝控制使得提升泵、風機控制在高效率，可有效降低污水處理廠的能耗。
（4）上游管網普查、修復
目前國內大部分污水處理廠上游污水管網均存在雨污混流、管網滲漏等情況，導致污水處理廠進水量不足、進水水質濃度偏低等問題。建議對上游污水管網進行查漏補缺，提高污水處理廠處理效率。
